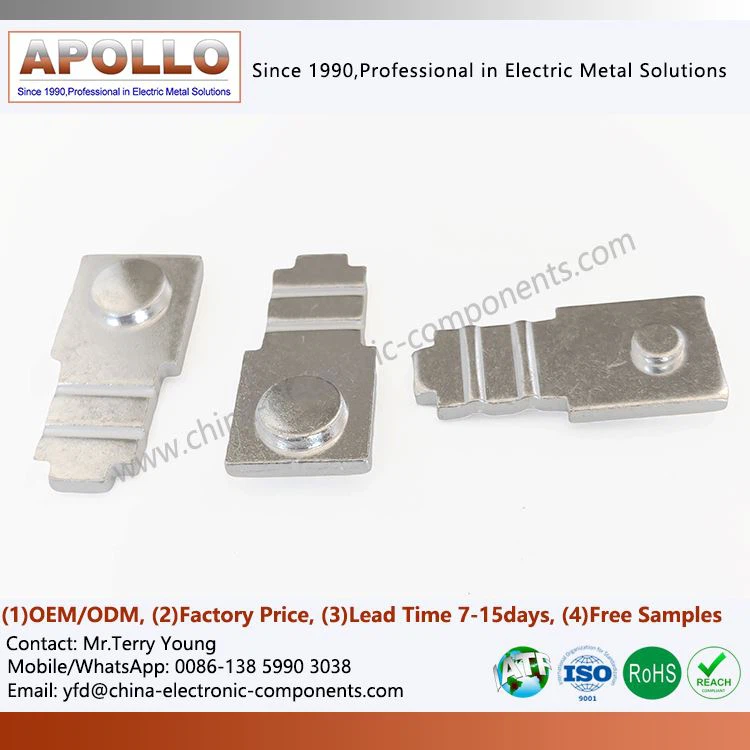

Perchinli elektr ulanish komponentlari
Mahsulotlar tavsifi
Perchinli elektr ulanish komponentlari metall taglik, oʻtkazuvchan kontaktlar va strukturaviy tayanch komponentlarini sovuq perchinlash yoki qattiq holatdagi birlashma jarayonlari orqali mustahkam bogʻlash orqali amalga oshiriladi, bu esa barqaror oqim yoʻli va mexanik tayanch hosil qiladi.
Ushbu yig'ilishlar quyidagilarda keng qo'llaniladi:
Yuqori kuchlanishli-kommutator
Yangi energiya vositalari uchun elektr boshqaruv tizimlari
Sanoat motorlari va elektromagnit nazorati
Energiyani saqlash tizimlari va invertorlar
Elektr o'rni va kontaktorlari
Quvvat taqsimlash birliklari (PDU)
Ularning asosiy qiymati barqaror o‘tkazuvchan yo‘lni saqlash va kontakt qarshiligini pasaytirish, tebranish, termal zarba yoki uzoq muddat foydalanishdan kelib chiqadigan strukturaning bo‘shashishi va unumdorligini pasaytirish-dir.
Ishlab chiqarish uskunalari va jarayonlari: Elektr ulanish standartlariga moslashtirilgan nozik ishlab chiqarish
Xom ashyo tanlash:T2 mis va mis qotishmalari kabi yuqori{0}}o'tkazuvchanlik substratlari tanlanadi, ular o'tkazuvchanligi 98% dan katta yoki unga teng IACS va aralashmalar miqdori 0,05% dan kam yoki teng bo'lib, o'tkazuvchanlikni ta'minlaydi. Izolyatsiya materiallari UL94 V{8}}0 toifali PA66, PBT yoki olovga chidamli silikon-dan foydalanadi, harorat oralig'i -40 dan 125 darajagacha. Yuzaki ishlov berish materiallari RoHS va REACH ekologik standartlariga mos keladigan yuqori toza kumush, qalay va oltin qoplamadan foydalanadi. Barcha materiallar elektr aloqasi sohasida maxsus sinovdan o'tgan.
Nozik shtamplash:Supero'tkazuvchilar terminallar ko'p stantsiyali nozik shtamplash presslari yordamida shakllantiriladi, o'lchovli toleranslar ±0,03 mm dan kam yoki teng. Supero'tkazuvchilar kesma maydoni xatoliklari ±5% dan kam yoki teng, oqimning bir xil uzatilishini ta'minlaydi va mahalliy isitishning oldini oladi. Terminal perchinli truba dizayni konduktor bilan aloqani yaxshilash uchun chekli elementlar simulyatsiyasi orqali optimallashtirilgan.
Integratsiyalashgan perchinlash jarayoni:Gidravlik / pnevmatik nozik perchinlash mashinalari elektr kontaktlari o'tkazgichlari va terminallarini shtamplash uchun ishlatiladi. Perchinlash kuchi 500-2000N oraligʻida nazorat qilinadi, bunda mahkam, boʻsh joy-boʻsh va samarali ulanishni taʼminlash, yetarlicha tortish kuchi-boʻladi. Perchinlashdan keyingi shakllanish toza ko'rinishni ta'minlaydi va o'tkazuvchan aloqa maydonini maksimal darajada oshiradi.
Supero'tkazuvchilar sirtni qayta ishlash:Qo'llanilishiga qarab, kumush qoplama (qalinligi 3 mkm dan katta yoki unga teng), qalay qoplama (qalinligi 5 mm dan katta yoki unga teng) va oltin qoplama kabi jarayonlar qo'llaniladi. Qoplama yopishqoqligi 5N dan katta yoki unga teng (oʻzaro{4}}kesilgan yopishish sinovi) va kontakt qarshiligi 5mŌ dan kam yoki unga teng. Qoplama bir xil, chuqurchalar va qobiqlardan xoli, o'tkazuvchanlik va korroziyaga chidamliligini oshiradi.
Izolyatsiya va muhrlanish integratsiyasi:Inyeksion kalıplama izolyatsion qobiq va o'tkazgich terminalini birlashtirish uchun ishlatiladi. G'ilofda pufakchalar va yoriqlar yo'q va terminalga mahkam o'rnashgan. Kumush kontaktli perchinli yig'ilishlar muhrlangan tuzilishga ega bo'lgan silikon muhrlangan halqani o'z ichiga oladi, siqish 15% -20% da nazorat qilinadi va IP65 yoki undan yuqori himoya darajasini ta'minlaydi.
Dizayn afzalliklari: Tizim{0}}darajasida ulanish yechimlarida muhandislik donoligi
Ergonomik o'rnatish dizayni
Bizning harakatlanuvchi bahor armatura perchinlash yig'indisi oddiy va samarali o'rnatish jarayonini ta'minlaydigan professional ergonomik dizaynga ega. Barcha o'rnatish interfeyslari turli ish muhitlarida o'rnatuvchilar tomonidan oson ishlashi uchun optimallashtirilgan. Noyob o'rnatish yo'riqnomasi tuzilmasi an'anaviy ulanish o'rnatishda tez-tez uchraydigan xatolardan qochib, tezkor hizalanishni ta'minlaydi.
Modulli interfeys dizayni
In-Mold Riveting Electrical Contacts standartlashtirilgan interfeys dizaynidan foydalanadi va bozordagi asosiy elektr tizimlariga juda mos keladi. Noyob joylashishni aniqlash tuzilmasi o'rnatish vaqtida tezkor hizalanishni ta'minlaydi, an'anaviy ulanish usullarida noto'g'ri moslashishdan kelib chiqadigan o'rnatish muammolaridan qochadi. Ushbu dizayn o'rnatish jarayonini soddalashtiradi, o'rnatish vaqtini va xarajatlarni kamaytiradi.
Yilni fazodan foydalanish dizayni
Electrical In-Die Riveted Connections ixcham dizaynga ega bo‘lib, ulanish ishonchliligini saqlab, o‘rnatish maydonini sezilarli darajada kamaytiradi. An'anaviy ulanish usullari bilan solishtirganda, bo'sh joyni egallash 25% ga kamayadi, bu esa yanada ixcham elektr jihozlarini loyihalash imkonini beradi va yuqori-zichlikdagi o'rnatish muhitlari uchun ideal yechim beradi.
Ilovaning afzalliklari
| Elektr transport vositalari (EV/HEV) | Batareya paketlari va yuqori{0}}kuchlanishli tarqatish bloklari (PDU) ichidagi ichki modul ulanishlari. Uning vibratsiyaga chidamliligi va termal shikastlanishning yo'qligi batareyaning xavfsizligi va ishlash muddatini ta'minlash uchun juda muhimdir. |
| Qayta tiklanadigan energiya | Shamol quvvati konvertorlari, fotovoltaik invertorlar va energiya saqlash tizimlari (ESS). 25 yildan ortiq xizmat muddatini talab qiladigan ushbu qurilmalarda perchinlashning uzoq muddatli ishonchliligi-an'anaviy ulanish usullari bilan taqqoslanmaydi. |
| Temir yo'l transporti va aerokosmik | Poezdlarni boshqarish tizimlari va havodagi elektron uskunalar. Tebranish, zarba va haddan tashqari harorat uchun qattiq talablarga ega bo'lgan bu sohalarda perchinlash isbotlangan, eng yuqori darajadagi xavfsizlik ulanish texnologiyasidir. |
| Sanoat avtomatlashtirish va servo drayvlar | In-Qlip perchinlash komponentlariIGBT modullari va kondensator shinalarini yuqori quvvatli servo drayverlarga-ulash. Uning past-induktivlik dizayni kommutatsiya shovqinini kamaytirishga va tizim ish faoliyatini yaxshilashga yordam beradi. |
